背景

GCPUG in Okinawa!#5-GCPは意思決定が加速するよで行ったLTの続きのようなものです.

ドメイン購入と静的ホスティングまで

ドメインを購入してHTTPな静的サイトを構築するまでの手順はこちらを御覧ください.

雰囲気で構築するオレオレ静的サイト

HTTPS

HTTPS化にあたり,CloudFrareでの作業が必要となりますが @noraworld さんのGitHubPagesでの記事が参考になります. https://qiita.com/noraworld/items/89dd85a434a7b759e00c

GitHubPagesとの違い

GoogleCloudPlatformはトップレベルドメインに対応していないため www などのサブドメインを直接CNAMEに設定することが可能です.

その為,初期のドメイン設定の際に www.anatofuz.net などと申請すると 自動的に wwwc.storage.googleapis.com が設定されます.

f:id:anatofuz:20180422125755j:plain

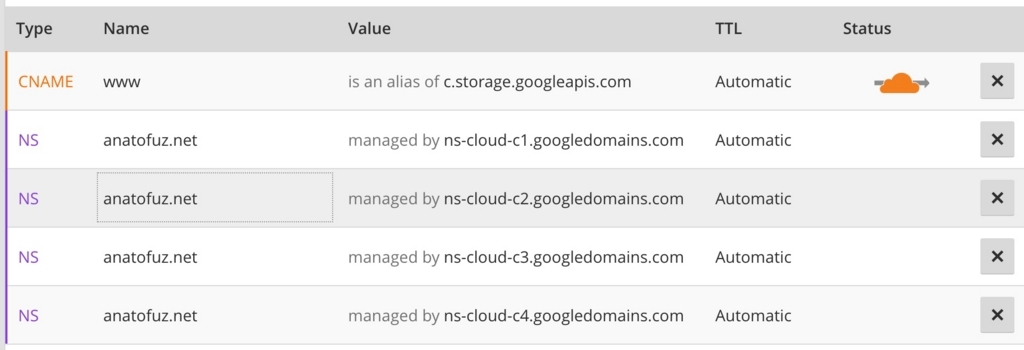

また必要はないかと思うのですが,念のためにNSを追加しておきます

f:id:anatofuz:20180422125733j:plain

SSL以降の設定は @noraworld さんの記事の通りでOKですが,最後のCNAMEの設定に該当するものは特に記述しなくてokです.

Googleドメインでの設定

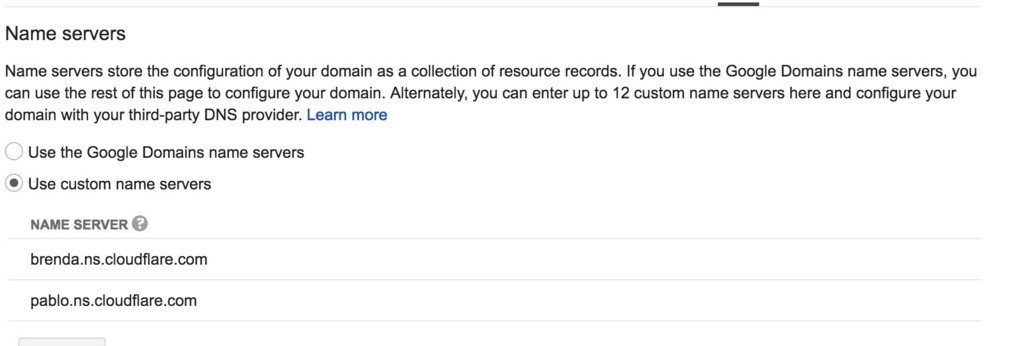

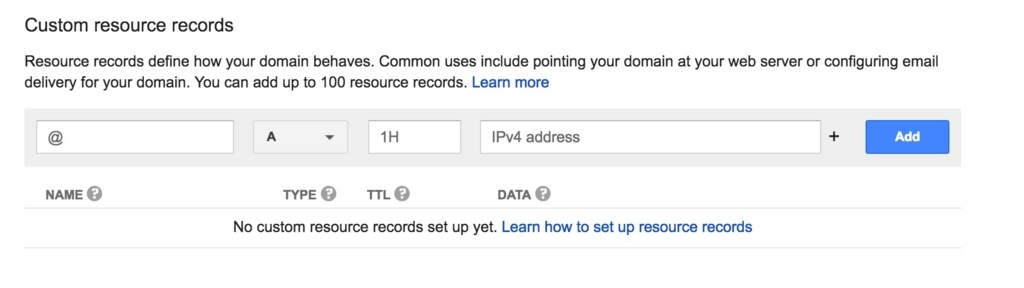

Googleドメインでは初期に追加したCNAMEなどを削除し 使用しているネームサーバーをカスタムネームサーバーとして,CLoudFlareから指定されたものを設定します.

f:id:anatofuz:20180422125652j:plainf:id:anatofuz:20180422125656j:plain

CloudDNSの設定

ここが個人的にはハマりポイントでしが,CloudDNS側で www.anatofuz.net に対してCloudFlareの設定を記述する必要があります.

f:id:anatofuz:20180422125715j:plain

ここまで記述すれば後はDNS設定が反映されるのを待ちましょう!!お疲れ様でした!!
